Łączenie kabli w puszce instalacyjnej to kluczowy element każdej instalacji elektrycznej, który wymaga precyzji i odpowiednich umiejętności. Aby zapewnić bezpieczeństwo podczas tych prac, konieczne jest wyłączenie zasilania oraz odpowiednie przygotowanie przewodów. W tym artykule przedstawimy krok po kroku, jak prawidłowo połączyć przewody, aby uniknąć najczęstszych błędów, które mogą prowadzić do awarii lub zagrożeń.
Omówimy również, jakie narzędzia i materiały będą potrzebne do wykonania tej pracy oraz jak zabezpieczyć połączenia, aby były trwałe i odporne na uszkodzenia. Dzięki naszym wskazówkom, każdy, nawet początkujący, będzie mógł z powodzeniem zrealizować ten projekt.
Kluczowe wnioski:- Przed rozpoczęciem prac należy zawsze wyłączyć zasilanie, aby zapewnić bezpieczeństwo.
- Właściwe przygotowanie przewodów, w tym ich odizolowanie, jest kluczowe dla efektywnego połączenia.
- Wybór odpowiednich złączek, takich jak złączki WAGO lub kostki przyłączeniowe, wpływa na jakość połączenia.
- Unikanie typowych błędów, takich jak nieprawidłowe łączenie kolorów przewodów, jest istotne dla bezpieczeństwa.
- Odpowiednie zabezpieczenie połączeń, np. za pomocą koszulek termokurczliwych, chroni przed wilgocią i uszkodzeniami mechanicznymi.
Jak bezpiecznie przygotować się do łączenia kabli w puszce
Bezpieczeństwo jest kluczowe podczas łączenia kabli w puszce. Przed przystąpieniem do jakichkolwiek prac elektrycznych, należy zawsze wyłączyć zasilanie. Upewnij się, że w miejscu pracy nie ma żadnych źródeł prądu, co pozwoli uniknąć potencjalnych wypadków. Dodatkowo, warto zabezpieczyć miejsce pracy, aby zminimalizować ryzyko przypadkowego kontaktu z przewodami.
Właściwe przygotowanie to także dobór odpowiednich narzędzi i materiałów. Do pracy będziesz potrzebować takich narzędzi jak śrubokręt, nożyk do kabli oraz, w zależności od metody łączenia, złączek WAGO lub kostek przyłączeniowych. Upewnij się, że wszystkie materiały są odpowiednie do użycia i spełniają normy bezpieczeństwa. Pamiętaj, że dobrze przygotowane miejsce pracy i odpowiednie narzędzia to klucz do sukcesu w każdej instalacji elektrycznej.Krok po kroku: jak połączyć kable w puszce
Aby prawidłowo połączyć przewody w puszce, należy najpierw odpowiednio je przygotować. Ważne jest, aby odizolować końcówki przewodów na właściwą długość – dla złączek WAGO jest to 11 mm. Przewody powinny być podzielone na trzy grupy według koloru: fazowy (czarny lub brązowy), neutralny (niebieski lub szary) oraz ochronny (żółtozielony). Takie przygotowanie pozwoli na łatwiejsze i bezpieczniejsze wykonanie połączenia.

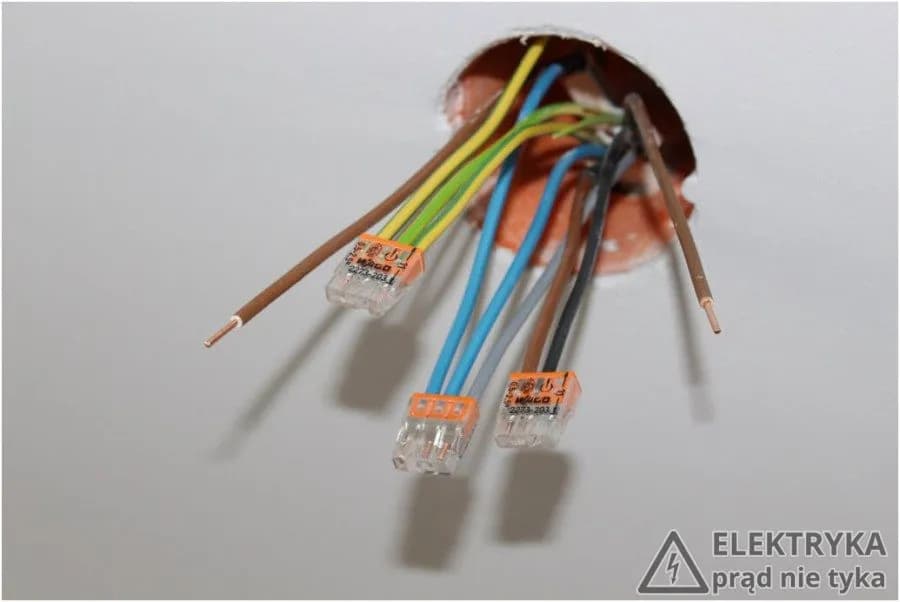

Najczęściej stosowanymi elementami do łączenia kabli są złączki WAGO. Te innowacyjne złączki umożliwiają szybkie i bezpieczne połączenie przewodów bez konieczności używania narzędzi. Wystarczy włożyć przewody do złączki aż poczuje się opór, a poprawność połączenia można zweryfikować przez wizjer. Złączki WAGO są przeznaczone do przewodów o przekroju od 0,5 do 2,5 mm², co czyni je wszechstronnym rozwiązaniem w instalacjach budowlanych. Alternatywą dla złączek WAGO są kostki przyłączeniowe typu śrubowego. Te kostki wymagają dokręcenia śrubek śrubokrętem, co zapewnia stabilność połączenia. Należy zwrócić uwagę, aby przewody tego samego typu były ze sobą połączone – fazowy z fazowym, neutralny z neutralnym, a ochronny z ochronnym. Po wykonaniu połączeń, upewnij się, że przewody są odpowiednio ułożone w puszce, aby uniknąć uszkodzeń mechanicznych.- Śrubokręt płaski do dokręcania złączek.
- Nożyk do kabli do odizolowania końcówek przewodów.
- Tester napięcia do sprawdzenia, czy zasilanie jest wyłączone.
Jak unikać najczęstszych błędów podczas łączenia kabli
Podczas łączenia kabli w puszce mogą wystąpić różne błędy, które mogą prowadzić do problemów z instalacją elektryczną. Jednym z najczęstszych błędów jest nieprawidłowe łączenie kolorów przewodów, co może skutkować niebezpiecznymi sytuacjami. Ważne jest również, aby upewnić się, że przewody są odpowiednio odizolowane, ponieważ zbyt krótkie odizolowanie może prowadzić do zwarcia. Kolejnym błędem jest nieprawidłowe ułożenie przewodów w puszce, co może prowadzić do ich uszkodzenia.Aby uniknąć tych problemów, należy zwrócić szczególną uwagę na metody weryfikacji połączeń. Po zakończeniu łączenia, zawsze sprawdź, czy przewody są dobrze osadzone w złączkach. Można to zrobić, delikatnie pociągając za przewody, aby upewnić się, że są stabilnie zamocowane. Dodatkowo, warto skorzystać z testera napięcia, aby upewnić się, że nie ma żadnych nieprawidłowości przed zamknięciem puszki.
Zabezpieczanie połączeń kablowych dla długotrwałej efektywności
Aby zapewnić długotrwałą efektywność połączeń kablowych, ważne jest, aby je odpowiednio zabezpieczyć przed wilgocią i uszkodzeniami mechanicznymi. W przypadku instalacji na zewnątrz budynku, warto stosować puszki hermetyczne o odpowiednim stopniu szczelności, co najmniej IP67. Dzięki temu, przewody będą chronione przed wpływem niekorzystnych warunków atmosferycznych. Dodatkowo, można używać różnych materiałów zabezpieczających, takich jak taśmy samowulkanizujące czy żywice poliuretanowe, które skutecznie chronią połączenia przed uszkodzeniami.
Jednym z najskuteczniejszych sposobów zabezpieczania połączeń są koszulki termokurczliwe. Stosuje się je, aby stworzyć szczelną osłonę wokół połączeń, co zapobiega dostawaniu się wilgoci oraz chroni przed mechanicznymi uszkodzeniami. Koszulki te są dostępne w różnych rozmiarach i kolorach, co ułatwia ich dopasowanie do przewodów. Aby je zastosować, wystarczy nałożyć koszulkę na połączenie, a następnie podgrzać ją za pomocą opalarki, co spowoduje jej skurczenie i idealne przyleganie do przewodów.
- Puszki hermetyczne o stopniu szczelności co najmniej IP67 dla instalacji zewnętrznych.
- Taśmy samowulkanizujące do uszczelniania połączeń kablowych.
- Żywice poliuretanowe do wypełniania puszek i zabezpieczania połączeń.
| Marka | Typ koszulki termokurczliwej | Średnica przed kurczeniem | Średnica po kurczeniu | Temperatura kurczenia | Zastosowanie |
|---|---|---|---|---|---|
| 3M | HST-1350 | 3,2 mm | 1,6 mm | 90°C | Ochrona połączeń, izolacja kabli |
| TE Connectivity | RAYCHEM | 2,5 mm | 1,0 mm | 125°C | Uszczelnianie i izolacja w trudnych warunkach |
| Alpha Wire | HST | 4,0 mm | 2,0 mm | 85°C | Ochrona przed wilgocią, izolacja kabli |
| HellermannTyton | SHR | 6,0 mm | 3,0 mm | 100°C | Ochrona połączeń elektrycznych w instalacjach przemysłowych |
| GME | GME-KT | 2,0 mm | 1,0 mm | 80°C | Izolacja i ochrona połączeń w elektronice |
Jak wykorzystać nowoczesne technologie w instalacjach elektrycznych
W dzisiejszych czasach, nowoczesne technologie mogą znacznie ułatwić proces łączenia kabli w puszkach oraz zwiększyć bezpieczeństwo instalacji elektrycznych. Na przykład, zastosowanie inteligentnych złączek z funkcjami monitorowania może pomóc w wykrywaniu problemów, takich jak przeciążenia czy zwarcia, zanim doprowadzą do poważnych uszkodzeń. Takie złączki mogą być połączone z aplikacjami mobilnymi, które informują użytkownika o stanie instalacji w czasie rzeczywistym, co pozwala na szybką reakcję i poprawę bezpieczeństwa.
Dodatkowo, rozwój technologii bezprzewodowych umożliwia zdalne zarządzanie i monitorowanie instalacji elektrycznych. Dzięki systemom automatyki domowej, użytkownicy mogą zdalnie kontrolować zasilanie i ustawienia urządzeń, co nie tylko zwiększa komfort, ale także pozwala na oszczędność energii. Warto zainwestować w te nowoczesne rozwiązania, aby zapewnić sobie nie tylko wygodę, ale także bezpieczeństwo i efektywność energetyczną w codziennym użytkowaniu instalacji elektrycznych.
