W artykule przedstawione zostaną szczegółowe instrukcje dotyczące łączenia kabli złączkami WAGO, a także najczęstsze błędy, które mogą wystąpić podczas tego procesu. Dzięki tym informacjom, zarówno amatorzy, jak i profesjonaliści będą mogli zrealizować swoje projekty elektryczne w sposób bezpieczny i efektywny.
Najważniejsze informacje:- Przed rozpoczęciem pracy zawsze wyłącz zasilanie, aby uniknąć porażenia prądem.
- Izolację z końcówek kabli należy ściągnąć na długość około 11 mm.
- Kable powinny być umieszczane w złączkach WAGO zgodnie z ich potencjałem: fazowy z fazowym, neutralny z neutralnym, ochronny z ochronnym.
- Unikaj błędów, takich jak niewłaściwe podłączenie żył, które mogą prowadzić do awarii instalacji.
- Regularnie sprawdzaj stan złączek WAGO, aby zapewnić ich prawidłowe działanie i zabezpiecz je przed wilgocią.
Jak skutecznie przygotować kable do łączenia złączkami WAGO
Przygotowanie kabli do łączenia złączkami WAGO jest kluczowym krokiem, który zapewnia bezpieczeństwo i niezawodność połączeń elektrycznych. Zanim przystąpimy do pracy, należy pamiętać o kilku istotnych zasadach, które pomogą uniknąć niebezpieczeństw oraz problemów w przyszłości. Odpowiednie przygotowanie kabli, w tym ich izolacja, jest niezbędne do prawidłowego działania całej instalacji.
W pierwszej kolejności, należy wyłączyć zasilanie, aby uniknąć ryzyka porażenia prądem. Następnie, przy wyłączonym prądzie, można przystąpić do ściągania izolacji z końcówek kabli. Prawidłowe ściągnięcie izolacji jest kluczowe, ponieważ zbyt krótka lub zbyt długa izolacja może prowadzić do problemów z połączeniem. Pamiętaj, aby używać odpowiednich narzędzi, co znacznie ułatwi cały proces.
Bezpieczne wyłączenie zasilania przed pracą z kablami
Bezpieczeństwo podczas pracy z elektrycznością jest najważniejsze. Zanim rozpoczniesz jakiekolwiek prace związane z łączeniem kabli elektrycznych, upewnij się, że zasilanie zostało wyłączone. W tym celu należy znaleźć odpowiedni wyłącznik w skrzynce rozdzielczej i go wyłączyć. Po wyłączeniu zasilania, zawsze warto sprawdzić, czy nie ma napięcia w kablach, używając multimetru lub wskaźnika napięcia. Tylko wtedy możesz przystąpić do dalszych działań.
Jak prawidłowo ściągnąć izolację z końcówek kabli
Ściąganie izolacji z końcówek kabli to kluczowy etap w przygotowaniu do łączenia złączkami WAGO. Zazwyczaj należy ściągnąć izolację na długość około 11 mm, co zapewnia odpowiednią powierzchnię do połączenia. Użyj narzędzi do ściągania izolacji, które pozwalają na precyzyjne wykonanie tego zadania bez uszkadzania żył wewnętrznych. Pamiętaj, że w przypadku kabli trzyżyłowych, należy najpierw ściągnąć izolację z całej trójki, a następnie z każdej żyły osobno.
Krok po kroku: Łączenie kabli złączkami WAGO

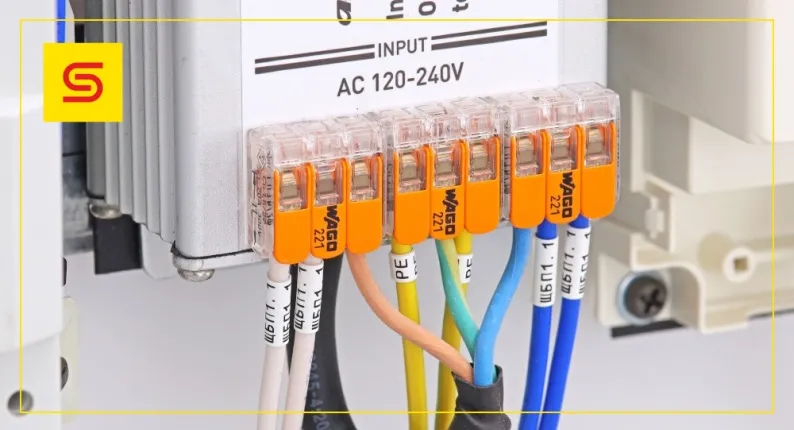

Łączenie kabli za pomocą złączek WAGO to proces, który wymaga precyzji i odpowiednich kroków, aby zapewnić bezpieczeństwo oraz niezawodność połączeń. Pierwszym krokiem jest umieszczenie kabli w odpowiednich otworach złączki. Ważne jest, aby upewnić się, że przewody są dobrze osadzone i nie ma luzów, co mogłoby prowadzić do problemów w przyszłości. Złączki WAGO są zaprojektowane tak, aby ułatwić ten proces, a ich przezroczysta konstrukcja pozwala na wizualną kontrolę, czy przewód dotarł do końca.
Po umieszczeniu kabli w złączkach, kolejnym krokiem jest zamknięcie zacisków. Należy to zrobić ostrożnie, aby zapewnić trwałe i pewne połączenie. Aby to osiągnąć, należy użyć plastikowego klipsa, który otwiera zacisk, co umożliwia wprowadzenie odizolowanych końcówek kabli. Po włożeniu przewodów, klips należy zamknąć, co zapewnia stabilność połączenia. Pamiętaj, aby wszystkie przewody były podłączone zgodnie z ich potencjałem: fazowy z fazowym, neutralny z neutralnym, a ochronny z ochronnym.
| Typ złączki WAGO | Liczba otworów | Przeznaczenie |
|---|---|---|
| WAGO 221 | 2-3 | Do przewodów linkowych i sztywnych |
| WAGO 2273 | 3 | Do przewodów sztywnych |
| WAGO 773 | 2 | Do połączeń w instalacjach niskiego napięcia |
Jak poprawnie zamknąć zaciski złączek WAGO
Po umieszczeniu kabli w złączkach WAGO, kluczowym krokiem jest ich prawidłowe zamknięcie. Aby to zrobić, należy użyć plastikowego klipsa, który otwiera zacisk złączki. Ten mechanizm jest zaprojektowany tak, aby umożliwić łatwe wprowadzenie odizolowanych końcówek kabli. Po umieszczeniu przewodów, klips należy zamknąć, co zapewnia stabilność połączenia. Ważne jest, aby upewnić się, że przewody są dobrze osadzone i nie ma luzów, ponieważ niewłaściwe zamknięcie może prowadzić do awarii instalacji elektrycznej.
Podczas zamykania zacisków, zwróć uwagę na dźwięk kliknięcia, który oznacza, że zacisk został prawidłowo zablokowany. Po zamknięciu klipsa, warto jeszcze raz sprawdzić, czy przewody są odpowiednio osadzone w złączkach. Prawidłowe zamknięcie zacisków jest kluczowe dla zapewnienia bezpieczeństwa i niezawodności połączeń elektrycznych, dlatego nie należy pomijać tego kroku.
Jakie są konsekwencje niewłaściwego użycia złączek WAGO
Niewłaściwe użycie złączek WAGO może prowadzić do poważnych konsekwencji, które zagrażają zarówno bezpieczeństwu, jak i funkcjonalności instalacji elektrycznej. Jednym z najczęstszych problemów jest przerwanie obwodu, które może wystąpić, gdy przewody nie są prawidłowo osadzone w złączkach. To z kolei może prowadzić do przegrzewania się oraz uszkodzenia instalacji, a w skrajnych przypadkach nawet do pożaru. Dodatkowo, niewłaściwe podłączenie żył może skutkować porażeniem prądem, co stanowi poważne zagrożenie dla zdrowia i życia osób pracujących w pobliżu.
Jakie błędy należy unikać przy łączeniu kabli
Podczas łączenia kabli elektrycznych złączkami WAGO, istnieje kilka kluczowych błędów, które należy unikać. Po pierwsze, nieprawidłowe ściąganie izolacji z końcówek kabli może prowadzić do niepełnego kontaktu, co z kolei skutkuje niestabilnym połączeniem. Kolejnym błędem jest niezastosowanie odpowiedniej liczby złączek do liczby żył, co może prowadzić do ich przeciążenia. Warto również zwrócić uwagę na złe umiejscowienie kabli w złączkach, ponieważ niewłaściwe osadzenie może skutkować ich wypadnięciem. Każdy z tych błędów może prowadzić do poważnych konsekwencji, dlatego ważne jest, aby być szczególnie uważnym podczas łączenia kabli.
Rodzaje złączek WAGO i ich zastosowanie w różnych instalacjach
Na rynku dostępnych jest wiele typów złączek WAGO, które różnią się przeznaczeniem i zastosowaniem. Najpopularniejsze z nich to złączki serii 221, które są idealne do łączenia przewodów linkowych i sztywnych. Dzięki ich konstrukcji, można je łatwo otwierać i zamykać, co ułatwia wymianę lub naprawę połączeń. Złączki serii 2273 są przeznaczone głównie do przewodów sztywnych i charakteryzują się przezroczystą obudową, co pozwala na szybką kontrolę, czy przewód został poprawnie włożony.
W przypadku instalacji niskiego napięcia, złączki WAGO 773 są często stosowane, ponieważ zapewniają niezawodne połączenia w trudnych warunkach. Złączki te są również idealne do zastosowań w budownictwie, energetyce, oraz w branży maszynowej. Wybór odpowiedniego typu złączki jest kluczowy dla zapewnienia bezpieczeństwa i efektywności instalacji, dlatego warto zapoznać się z ich specyfikacjami przed podjęciem decyzji.
Jak wybrać odpowiednią złączkę WAGO do konkretnego projektu
Wybór odpowiedniej złączki WAGO do projektu zależy od kilku kluczowych czynników. Po pierwsze, należy określić typ przewodów, które będą używane, czy są to przewody linkowe, sztywne, czy może trzyżyłowe. Kolejnym czynnikiem jest maksymalne obciążenie, jakie złączka powinna wytrzymać, co jest istotne w przypadku instalacji narażonych na dużą ilość energii. Warto również zwrócić uwagę na warunki, w jakich złączki będą używane – czy będą narażone na wilgoć, wysoką temperaturę, czy inne czynniki zewnętrzne. Ostatecznie, dobór złączki powinien być zgodny z normami i przepisami obowiązującymi w danej branży.
Zastosowanie złączek WAGO w instalacjach niskiego napięcia
Złączki WAGO znajdują szerokie zastosowanie w instalacjach niskiego napięcia, co czyni je niezwykle wszechstronnym rozwiązaniem. Na przykład, są one często wykorzystywane w systemach oświetleniowych, gdzie łączenie przewodów musi być szybkie i bezpieczne. Dodatkowo, w branży samochodowej złączki te są stosowane do łączenia przewodów w systemach elektrycznych pojazdów, zapewniając jednocześnie odporność na wibracje i zmienne warunki atmosferyczne. Dzięki swojej niezawodności i łatwości montażu, złączki WAGO są idealnym wyborem dla instalacji niskonapięciowych w różnych zastosowaniach.
Innowacyjne zastosowania złączek WAGO w inteligentnych instalacjach
W miarę jak technologia inteligentnych domów staje się coraz bardziej popularna, złączki WAGO zyskują nowe zastosowania w systemach automatyki domowej. Dzięki swojej niezawodności i łatwości montażu, złączki te mogą być używane do łączenia czujników, przełączników oraz modułów sterujących w inteligentnych instalacjach. Na przykład, złączki WAGO mogą być zastosowane do integracji systemów oświetleniowych z czujnikami ruchu, co pozwala na automatyczne włączanie i wyłączanie świateł w zależności od obecności osób w pomieszczeniu, co nie tylko zwiększa komfort, ale także przyczynia się do oszczędności energii.
Dodatkowo, w kontekście rozwoju Internetu Rzeczy (IoT), złączki WAGO mogą odgrywać kluczową rolę w połączeniach między urządzeniami, umożliwiając ich komunikację i synchronizację. Dzięki zastosowaniu złączek w systemach monitorowania i zarządzania energią, użytkownicy mogą zyskać pełną kontrolę nad zużyciem energii w swoich domach, co jest nie tylko wygodne, ale również korzystne dla środowiska. Takie innowacyjne zastosowania złączek WAGO otwierają nowe możliwości w zakresie automatyzacji i efektywności energetycznej, co czyni je nieodłącznym elementem nowoczesnych instalacji elektrycznych.
