Podłączenie wymiennika płytowego do pompy ciepła to kluczowy krok w zapewnieniu efektywności i trwałości systemu grzewczego. Właściwe wykonanie tego procesu nie tylko zwiększa wydajność, ale również minimalizuje ryzyko awarii. W artykule przedstawimy szczegółowe instrukcje dotyczące podłączenia wymiennika, aby uniknąć typowych błędów, które mogą prowadzić do nieprawidłowego działania systemu.
Rozpoczniemy od wyboru odpowiedniego wymiennika płytowego, który jest dostosowany do specyfikacji pompy ciepła. Następnie omówimy kluczowe kroki montażu oraz techniczne aspekty, takie jak kierunek przepływu medium i izolacja termiczna. Dzięki tym informacjom będziesz w stanie przeprowadzić instalację samodzielnie i z sukcesem, unikając niepotrzebnych kosztów i problemów.
Kluczowe informacje:- Wybór odpowiedniego wymiennika płytowego jest kluczowy dla wydajności systemu.
- Montaż wymiennika powinien być wykonany zgodnie z określonymi krokami, aby zapewnić jego stabilność i prawidłowe działanie.
- Kierunek przepływu medium musi być zgodny z oznaczeniami na urządzeniu, aby osiągnąć maksymalną efektywność.
- Izolacja termiczna wszystkich połączeń jest niezbędna do uniknięcia strat ciepła.
- Regularne kontrole i konserwacja wymiennika płytowego zapewniają jego długowieczność i niezawodność.
Jak poprawnie podłączyć wymiennik płytowy do pompy ciepła, aby uniknąć błędów
Podłączenie wymiennika płytowego do pompy ciepła to kluczowy proces, który wymaga precyzyjnego wykonania, aby zapewnić optymalną wydajność systemu. Każdy krok musi być dokładnie przemyślany, ponieważ błędy w instalacji mogą prowadzić do niskiej efektywności lub nawet uszkodzenia urządzenia. Niezwykle istotne jest, aby rozpocząć od właściwego doboru wymiennika, uwzględniając jego powierzchnię wymiany grzewczej, a nie tylko moc nominalną, co może zaważyć na dalszym działaniu całego systemu.
Właściwy montaż wymiennika płytowego powinien rozpocząć się od jego stabilizacji w odpowiedniej pozycji. Należy pamiętać, że wymiennik powinien być zamontowany w pozycji pionowej, co zapewnia prawidłowe odpowietrzenie. Po zamontowaniu wymiennika, kluczowe jest podłączenie rurociągów oraz zaworów zgodnie z kierunkiem przepływu medium, co również wpływa na efektywność systemu. Przed uruchomieniem pompy ciepła, należy przeprowadzić kontrolę szczelności, aby upewnić się, że wszystkie połączenia są odpowiednio uszczelnione i nie ma ryzyka wycieków.
Wybór odpowiedniego wymiennika płytowego dla pompy ciepła
Wybór odpowiedniego wymiennika płytowego jest kluczowy dla zapewnienia efektywności całego systemu. Podczas podejmowania decyzji, warto zwrócić uwagę na kilka istotnych czynników, takich jak rozmiar, wydajność oraz kompatybilność z posiadaną pompą ciepła. Wymiennik powinien być dobrany do specyfikacji pompy, aby uniknąć problemów z niedowymiarowaniem, które mogą negatywnie wpłynąć na jego działanie.
| Model wymiennika | Wydajność (kW) | Wymiary (mm) | Zalecane zastosowanie |
| Wymiennik X100 | 10 | 300 x 600 | Ogrzewanie domów jednorodzinnych |
| Wymiennik Y200 | 15 | 400 x 800 | Systemy grzewcze w biurach |
| Wymiennik Z300 | 20 | 500 x 1000 | Przemysłowe aplikacje grzewcze |
Kluczowe kroki montażu wymiennika płytowego do pompy ciepła
Podłączenie wymiennika płytowego do pompy ciepła wymaga przestrzegania kilku kluczowych kroków, aby zapewnić prawidłowe działanie systemu. Pierwszym krokiem jest zamontowanie wsporników ściennych. Należy je precyzyjnie wyrównać za pomocą poziomicy, co zapewni stabilność i poprawne położenie wymiennika. Po zamontowaniu wsporników, kolejnym etapem jest zawieszenie wymiennika na tych wspornikach oraz sprawdzenie jego stabilności, aby uniknąć późniejszych problemów z instalacją.

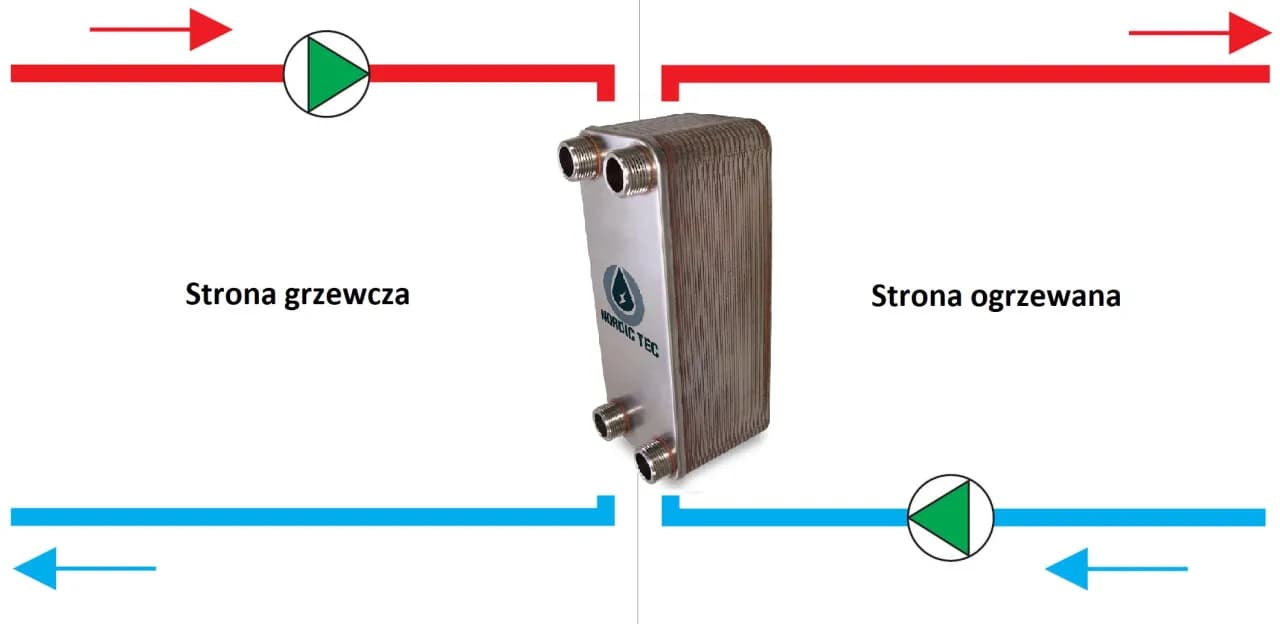

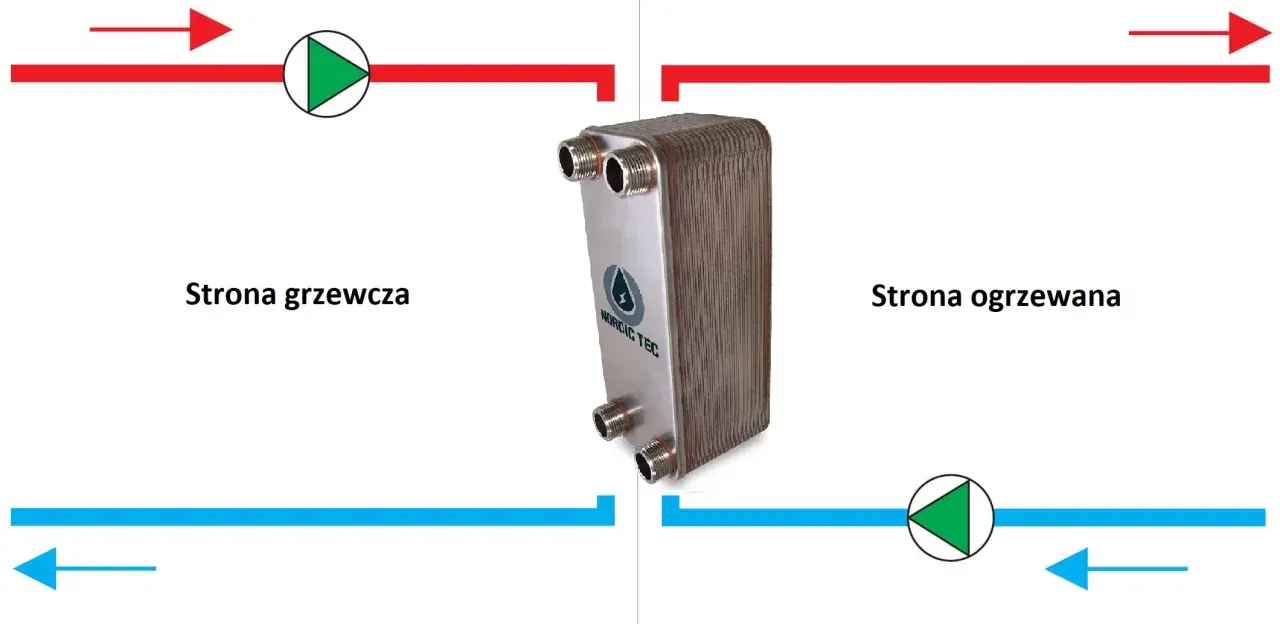

Następnie, przystępujemy do montażu zaworów. Ważne jest, aby pamiętać o kierunku przepływu medium, który musi być zgodny z oznaczeniami na urządzeniu. Czerwona strzałka wskazuje wlot gorącego medium, a niebieska strzałka – wylot schłodzonego. Po zakończeniu montażu, podłączenie rurociągów wymaga zachowania odpowiednich spadków, a wszystkie połączenia muszą być starannie uszczelnione. Na koniec, przed uruchomieniem systemu, należy przeprowadzić kontrolę szczelności, aby upewnić się, że nie ma wycieków.
Zasady dotyczące kierunku przepływu medium w instalacji
Kierunek przepływu medium w systemie wymiennika płytowego ma kluczowe znaczenie dla jego efektywności. Wymienniki płytowe działają najlepiej, gdy medium przepływa w kierunku przeciwnym do siebie, co zwiększa wymianę ciepła. Oznacza to, że gorące medium powinno wpływać do wymiennika z jednego końca, a schłodzone wypływać z drugiego. Jeśli przepływ jest nieprawidłowy, może to prowadzić do znacznych strat energii oraz obniżenia wydajności całego systemu.
Właściwe ustawienie kierunku przepływu medium jest również istotne dla zapobiegania zatorom i zapewnienia prawidłowego odpowietrzenia wymiennika. W przypadku, gdy kierunek przepływu nie jest zgodny z oznaczeniami na urządzeniu, może to prowadzić do nieprawidłowego działania i uszkodzenia systemu. Dlatego przed uruchomieniem instalacji zawsze należy upewnić się, że kierunki przepływu są zgodne z zaleceniami producenta.
Izolacja termiczna i jej znaczenie dla efektywności systemu
Izolacja termiczna jest kluczowym elementem, który wpływa na efektywność systemu wymiany ciepła. Dobrze wykonana izolacja minimalizuje straty ciepła, co przekłada się na oszczędności energetyczne i lepsze działanie pompy ciepła. W zależności od zastosowania, można wykorzystać różne materiały izolacyjne, takie jak wełna mineralna, pianka poliuretanowa czy specjalne maty izolacyjne. Każdy z tych materiałów ma swoje zalety i powinien być dobrany do specyficznych warunków instalacji.
Najczęstsze błędy przy podłączaniu wymiennika płytowego i ich unikanie
Podczas podłączania wymiennika płytowego do pompy ciepła, można napotkać wiele typowych błędów, które mogą wpłynąć na wydajność systemu. Jednym z najczęstszych problemów jest niewłaściwe ustawienie kierunku przepływu medium. Jeśli przepływ nie jest zgodny z oznaczeniami na urządzeniu, może to prowadzić do znacznych strat energii oraz obniżenia efektywności. Kolejnym powszechnym błędem jest niedostateczne uszczelnienie połączeń, co może skutkować wyciekami i obniżeniem ciśnienia w systemie.Aby uniknąć tych problemów, należy zawsze dokładnie sprawdzić kierunek przepływu medium przed uruchomieniem systemu. Upewnij się, że wszystkie połączenia są starannie uszczelnione, a rurociągi mają odpowiednie spadki. Ważne jest również, aby regularnie kontrolować system pod kątem ewentualnych wycieków. W przypadku wystąpienia jakichkolwiek problemów, takich jak spadek ciśnienia lub nieprawidłowy przepływ, należy natychmiast podjąć działania naprawcze, aby zapobiec dalszym uszkodzeniom.
Jakie problemy mogą wystąpić podczas instalacji i jak je rozwiązać
Podczas instalacji wymiennika płytowego mogą wystąpić różne problemy, które warto znać, aby móc je szybko rozwiązać. Na przykład, jeśli wymiennik nie jest stabilnie zamocowany, może to prowadzić do drgań i hałasu w systemie. W takim przypadku należy sprawdzić, czy wsporniki są odpowiednio zamontowane i wyrównane. Innym problemem mogą być zatory spowodowane zanieczyszczeniami w medium. Warto zainstalować filtry siatkowe, aby zapobiec przedostawaniu się zanieczyszczeń do wymiennika. W przypadku wystąpienia spadków ciśnienia, należy sprawdzić szczelność wszystkich połączeń oraz upewnić się, że rurociągi są odpowiednio ułożone.
Kontrola szczelności i jej znaczenie dla długowieczności systemu
Kontrola szczelności jest kluczowym elementem zapewniającym długowieczność systemu wymiany ciepła. Regularne sprawdzanie połączeń pod kątem wycieków pozwala na wczesne wykrycie problemów, które mogą prowadzić do poważnych uszkodzeń. W celu przeprowadzenia takiej kontroli, można zastosować próbę ciśnieniową, wykorzystując sprężone powietrze lub wodę, co pozwala na skuteczne sprawdzenie integralności systemu. Utrzymanie szczelności jest niezbędne do uniknięcia strat energii oraz zapewnienia efektywności działania całego układu.
Utrzymanie i regularne kontrole wymiennika płytowego w systemie
Utrzymanie wymiennika płytowego w dobrym stanie technicznym jest kluczowe dla jego wydajności. Regularne kontrole powinny obejmować sprawdzanie szczelności połączeń, czyszczenie filtrów oraz monitorowanie parametrów pracy systemu. Warto również zwrócić uwagę na stan izolacji termicznej, aby uniknąć strat ciepła. Każda z tych czynności przyczynia się do dłuższej żywotności wymiennika oraz efektywności całego systemu grzewczego.Oprócz regularnych kontroli, istotne jest także planowanie konserwacji. Należy ustalić harmonogram przeglądów, który będzie dostosowany do specyfiki użytkowania systemu. Dobrą praktyką jest dokumentowanie wszystkich działań konserwacyjnych, co pozwala na śledzenie stanu urządzenia i szybsze reagowanie na pojawiające się problemy. Dzięki tym działaniom można znacząco zwiększyć niezawodność oraz efektywność pompy ciepła i wymiennika płytowego.
Jak przeprowadzać konserwację wymiennika płytowego i pompy ciepła
Konserwacja wymiennika płytowego powinna obejmować regularne kontrole szczelności oraz czyszczenie filtrów siatkowych. Zaleca się, aby te czynności przeprowadzać co najmniej raz w roku, a w przypadku intensywnego użytkowania – nawet częściej. Dodatkowo, warto sprawdzać stan izolacji termicznej oraz dokonywać jej ewentualnej wymiany, aby zapewnić maksymalną efektywność systemu. Pamiętaj, aby każdorazowo dokumentować wykonane prace, co pomoże w utrzymaniu porządku i efektywności systemu grzewczego.
Czytaj więcej: Jak podłączyć ogranicznik przepięć jednofazowy i uniknąć błędów
Innowacyjne technologie wspierające efektywność wymienników ciepła
W miarę jak technologia się rozwija, pojawiają się innowacyjne rozwiązania, które mogą znacząco zwiększyć efektywność wymienników płytowych w systemach grzewczych. Jednym z takich rozwiązań jest zastosowanie automatyki sterującej, która optymalizuje pracę wymiennika na podstawie rzeczywistych warunków otoczenia oraz zapotrzebowania na ciepło. Dzięki inteligentnym systemom monitorującym, możliwe jest dostosowanie parametrów pracy w czasie rzeczywistym, co prowadzi do znacznych oszczędności energii i zwiększenia komfortu użytkowania.
Kolejnym nowym kierunkiem jest wykorzystanie materiałów o wysokiej przewodności cieplnej w konstrukcji wymienników. Nowoczesne kompozyty i powłoki mogą poprawić wydajność wymiany ciepła, co jest szczególnie ważne w kontekście rosnących wymagań dotyczących efektywności energetycznej. Warto również zwrócić uwagę na zrównoważony rozwój i ekologiczne aspekty produkcji wymienników, co może wpłynąć na przyszłe wybory konsumentów oraz regulacje prawne. Inwestowanie w te nowoczesne technologie nie tylko przyczyni się do lepszej wydajności, ale również do długotrwałej i ekologicznej eksploatacji systemów grzewczych.
